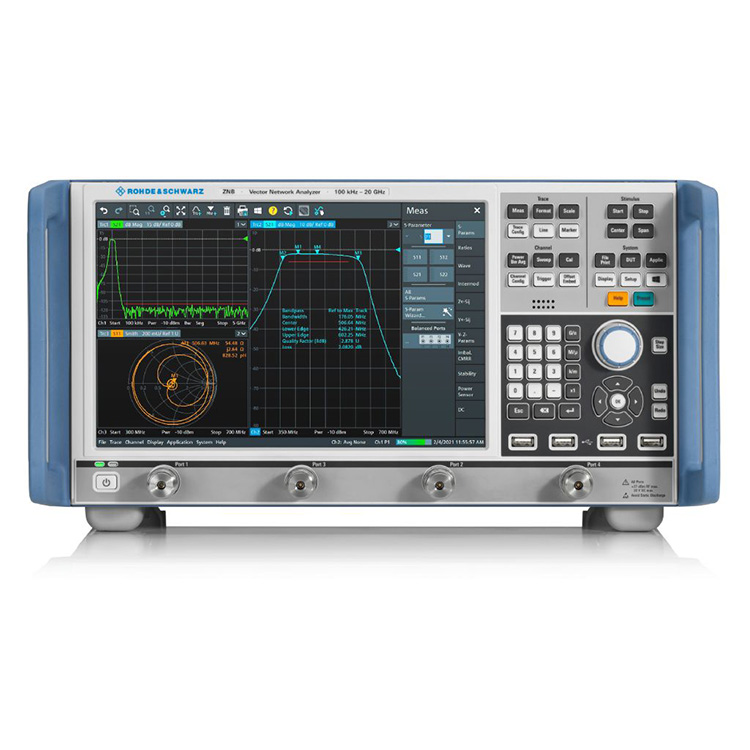

คุณสามารถมั่นใจได้ในการซื้อเครื่องวิเคราะห์เครือข่ายเวกเตอร์ R&S ZNB4 จากโรงงานของเรา และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ ด้วยช่วงความถี่ 9 kHz ถึง 4.5/8.5 GHz และ 100 kHz ถึง 20/26.5/40/43.5 GHz
โมเดล | พอร์ต | ความถี่ | ขั้วต่อ |
R&S®ZNB4 หมายเลขคำสั่งซื้อ 1334.3330.22 |
2 พอร์ต | 4.5 กิกะเฮิร์ตซ์ | ยังไม่มีข้อความ (ฉ) |
R&S®ZNB4 หมายเลขคำสั่งซื้อ 1334.3330.24 |
4 พอร์ต | 4.5 กิกะเฮิร์ตซ์ | ยังไม่มีข้อความ (ฉ) |
ช่วงความถี่ตั้งแต่ 9 kHz ถึง 43.5 GHz
สองหรือสี่พอร์ต
ช่วงไดนามิกกว้างถึง 140 dB
เวลากวาดสั้น 4 ms สำหรับ 401 จุด
ช่วงการกวาดพลังงานกว้าง 98 dB
ได้รับการออกแบบให้ตรงตามมาตรฐานสูงสุด
เครื่องรับ R&S®ZNB ผสมผสานความสามารถในการจัดการกำลังสูงเข้ากับความไวสูงและสัญญาณรบกวนต่ำ โดยทั่วไปหน่วยฐาน R&S®ZNB จะมีช่วงไดนามิก 140 dB ตัวเลือก R&S®ZNB8-B5x ขยายช่วงไดนามิกได้สูงสุดถึง 150 dB สำหรับการวัดระหว่างพอร์ต เครื่องวิเคราะห์จะตรวจวัดพารามิเตอร์ S ที่มีขนาดต่ำมากและการเคลื่อนตัวของเฟสซึ่งโดยทั่วไปจะต่ำกว่า 0.01 dB/°C และ 0.15°/°C
R&S®ZNB ที่สอบเทียบแล้วช่วยให้สามารถวัดได้อย่างแม่นยำภายในเวลาหลายวันโดยไม่ต้องสอบเทียบใหม่
R&S®ZNB40 พร้อมสี่พอร์ต
การแสดงคุณลักษณะที่สะดวกของส่วนประกอบ RF แบบแอคทีฟและพาสซีฟ
R&S®ZNB นำเสนอคุณสมบัติและตัวเลือกมากมาย รวมถึงคุณสมบัติการฝัง/ดีเอ็มเบด พารามิเตอร์ S แบบผสมโหมดสำหรับการกำหนดคุณลักษณะ DUT ที่สมดุล และพารามิเตอร์ S ที่นิยามใหม่เพื่อการกำหนดค่าการตั้งค่าการทดสอบที่ยืดหยุ่น มีตัวเลือกการวัดโดเมนเวลาพร้อมแผนภาพตา การวัดการแปลงความถี่ และเครื่องกำเนิดภายในอิสระสองตัวให้เลือก
การวัดที่รวดเร็วและการควบคุมส่วนประกอบภายนอกได้ง่าย

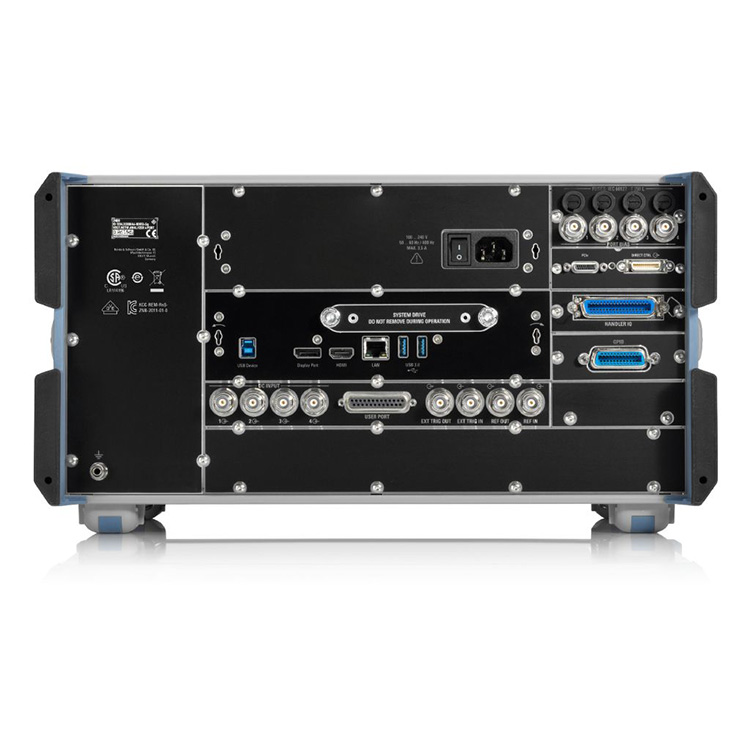

ระยะเวลาการตกตะกอนของซินธิไซเซอร์ที่รวดเร็วทำให้ R&S®ZNB มีระยะเวลาการวัดที่สั้นมาก แบนด์วิธ IF ขนาดใหญ่ช่วยให้สามารถสุ่มตัวอย่างได้อย่างรวดเร็ว นอกจากนี้ยังให้การประมวลผลข้อมูลความเร็วสูงไปยังจอแสดงผล และการถ่ายโอนข้อมูล LAN หรือ IEC/IEEE ที่รวดเร็วไปยังคอนโทรลเลอร์ คุณสมบัติต่างๆ เช่น การกวาดแบบแบ่งส่วนช่วยปรับปรุงเวลาในการวัดให้ดียิ่งขึ้น สามารถควบคุมโมดูลหรือชิ้นส่วนภายนอกได้อย่างง่ายดายด้วยอินเทอร์เฟซการควบคุมแบบรวม เช่น RFFE GPIO, GPIB และตัวจัดการ I/O
เมนูสำหรับกำหนดค่าอินเทอร์เฟซ RFFE GPIO
วัดได้ถึง 48 พอร์ต
R&S®ZNB ร่วมกับเมทริกซ์สวิตช์ต่างๆ เป็นโซลูชันที่ครอบคลุมสำหรับการวัดที่ซับซ้อนบนโมดูลที่มีพอร์ตสูงสุด 48 พอร์ต เมทริกซ์จาก Rohde & Schwarz ให้การวัดแบบคานขวางเต็มรูปแบบเพื่อกำหนดพารามิเตอร์ S ทั้งหมดสำหรับ DUT แบบหลายพอร์ต หน่วยการสอบเทียบอัตโนมัติที่มีพอร์ตสูงสุด 24 พอร์ตช่วยให้การสอบเทียบการตั้งค่ารวดเร็วและแม่นยำ
R&S®ZNB พร้อมเมทริกซ์สวิตช์ R&S®ZN-Z84 สองตัว
อุปกรณ์เสริมต่างๆ สำหรับการสอบเทียบ การตรวจสอบ และการวัดต่างๆ
ชุดสอบเทียบและการตรวจสอบทางกล
หน่วยสอบเทียบอัตโนมัติ
สายทดสอบ
ประแจทอร์ค
รองรับกลุ่มเซ็นเซอร์กำลัง R&S®NRP
และอีกมากมาย
