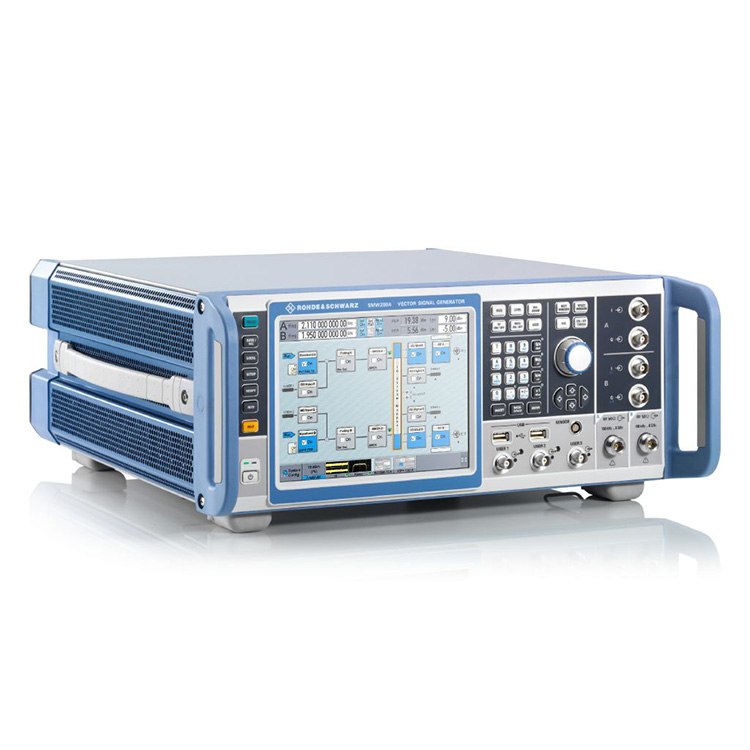

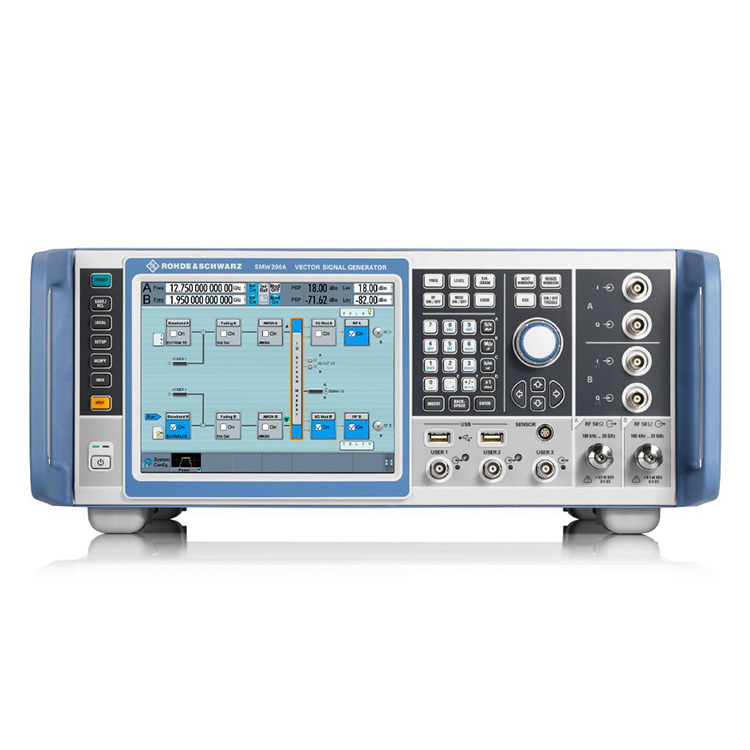

R&S SZU100A เครื่องกำเนิดสัญญาณ

เครื่องกำเนิดสัญญาณเวกเตอร์

ข้อเท็จจริงที่สำคัญ

ช่วงความถี่สูงสุด 67 GHz (เส้นทางคู่: สูงสุด 44 GHz)

แบนด์วิธการมอดูเลต 2 GHz

การซีดจางในตัวพร้อมแบนด์วิดธ์สูงสุด 800 MHz และสูงสุด 8x8 MIMO

การสร้างสัญญาณสำหรับมาตรฐานการสื่อสารดิจิทัลที่สำคัญทั้งหมด

GNSS ขั้นสูงและตัวจำลองเรดาร์

ประสิทธิภาพสูงสุดและความยืดหยุ่นที่ไม่มีใครเทียบได้

ในฐานะผู้ผลิตมืออาชีพ เราต้องการจัดหาเครื่องกำเนิดสัญญาณ R&S SZU100A ให้กับคุณ  ข้อกำหนดด้านประสิทธิภาพและฟังก์ชันการทำงานจะแตกต่างกันไปขึ้นอยู่กับการตั้งค่าการทดสอบและแอปพลิเคชัน R&S®SZU100A ไม่มีคู่แข่งในการตอบสนองความต้องการที่หลากหลายเหล่านี้ และกำหนดมาตรฐานใหม่สำหรับเครื่องกำเนิดสัญญาณ เมื่อพัฒนาและตรวจสอบ DUT ประเภทใดก็ตาม รวมถึงส่วนประกอบ โมดูล และสถานีฐานที่สมบูรณ์ R&S®SZU100A จะสร้างสัญญาณการทดสอบที่เหมาะสมพร้อมประสิทธิภาพสูงสุดได้อย่างง่ายดาย R&S®SZU100A มีการออกแบบโมดูลาร์ที่ยืดหยุ่น ซึ่งสามารถติดตั้งตัวเลือกที่ตรงกับการใช้งานที่ต้องการได้ การกำหนดค่าใดๆ ก็สามารถเป็นไปได้ ตั้งแต่เครื่องกำเนิดสัญญาณเวกเตอร์พาธเดี่ยวแบบคลาสสิกไปจนถึงเครื่องทดสอบตัวรับ MIMO หลายช่องสัญญาณ

เครื่องกำเนิดสัญญาณเวกเตอร์สูงถึง 67 GHz

R&S®SZU100A ครอบคลุมช่วงความถี่สูงสุด 67 GHz สำหรับอุปกรณ์แบบเส้นทางเดียว และสูงสุด 44 GHz สำหรับอุปกรณ์แบบสองเส้นทาง นอกจากนี้ยังสามารถติดตั้งโมดูลเบสแบนด์ภายในได้สูงสุด 2 โมดูลและโมดูลตัวจำลองการซีดจาง 4 โมดูล แนวคิดนี้ให้กำเนิดสัญญาณเวกเตอร์ที่มีคุณสมบัติครบถ้วนสองตัวในหน่วยเดียว ช่วยให้สามารถสร้างสถานการณ์สัญญาณที่ซับซ้อนได้อย่างง่ายดาย

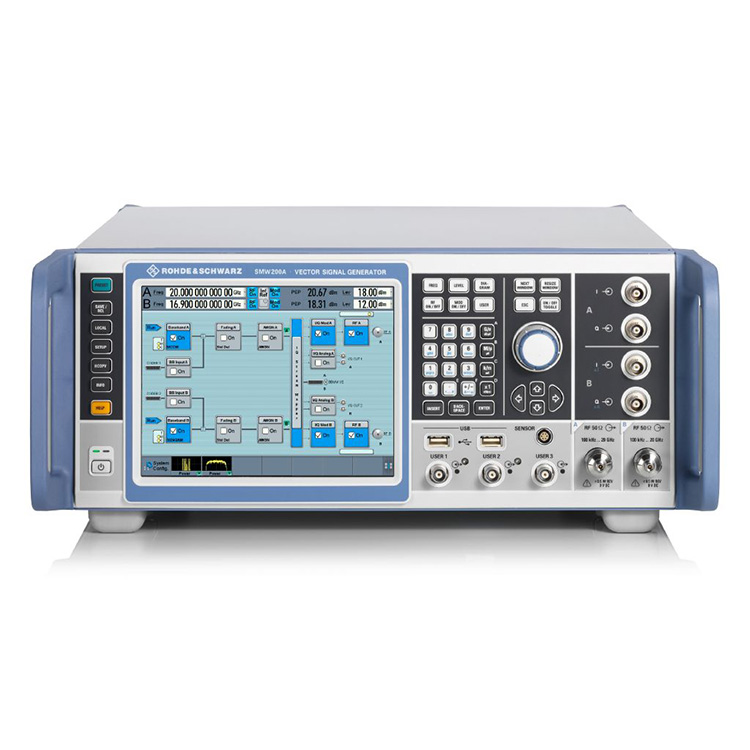

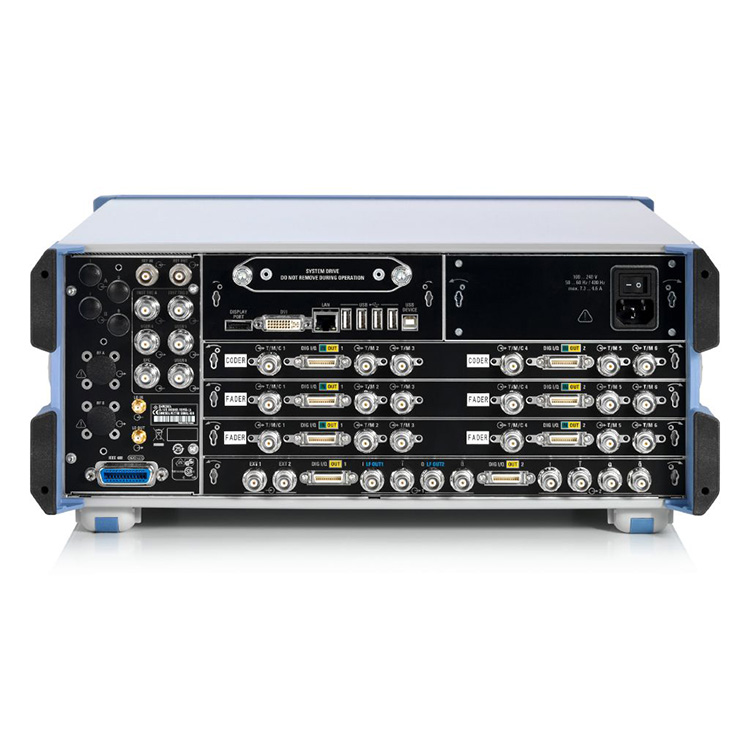

R&S®SZU100A พร้อมเส้นทาง RF สองเส้นทางสูงสุด 44 GHz

ประสิทธิภาพสัญญาณรบกวนเฟสที่โดดเด่น

ซินธิไซเซอร์ระดับไฮเอนด์มาตรฐานใน R&S®SZU100A ให้ประสิทธิภาพเฟสเสียงรบกวนและเสียงรบกวนแบบ SSB ที่ยอดเยี่ยม มีตัวเลือกสัญญาณรบกวนเฟสต่ำหลายตัวเพื่อปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น ตัวเลือกสัญญาณรบกวนเฟสต่ำพิเศษ R&S®SMW-B711/B721 ให้ประสิทธิภาพสัญญาณรบกวนเฟสที่ดีที่สุดในระดับเดียวกัน R&S®SZU100A เหมาะอย่างยิ่งสำหรับการวัดที่ต้องการความบริสุทธิ์ทางสเปกตรัม

วัดประสิทธิภาพสัญญาณรบกวนเฟส SSB, R&S®SMW-B711

แบนด์วิดท์ 2 GHz พร้อมคุณสมบัติการมอดูเลตที่ยอดเยี่ยม

โมดูเลเตอร์ I/Q ย่านความถี่กว้างที่มีแบนด์วิดธ์ RF สูงถึง 2 GHz ครอบคลุมการใช้งานทั้งหมดในช่วงความถี่ รวมถึงการสื่อสารไร้สาย การสื่อสารผ่านดาวเทียม และเรดาร์ เบสแบนด์ภายในสามารถสร้างสัญญาณที่มีแบนด์วิธการมอดูเลต RF สูงสุด 2 GHz

ตัวแปลง D/A ที่ล้ำสมัยและการออกแบบห่วงโซ่ RF ที่ยอดเยี่ยม ช่วยให้มั่นใจได้ถึงการตอบสนองความถี่การมอดูเลตที่ยอดเยี่ยมที่ < 0.4 dB บนแบนด์วิดท์ 2 GHz พร้อมประสิทธิภาพ EVM ที่ยอดเยี่ยม

เบสแบนด์ไวด์แบนด์ภายในเพื่อวัดการตอบสนองความถี่มอดูเลต I/Q

MIMO และการซีดจางในตัวบนบอร์ด

R&S®SZU100A นำเสนอการจำลองช่องสัญญาณแบบรวมสำหรับแบนด์วิธที่ซีดจางสูงสุด 800 MHz โปรไฟล์การซีดจางสำหรับมาตรฐานหลักทั้งหมดมีให้เป็นค่าที่ตั้งไว้ล่วงหน้า ด้วยช่องสัญญาณเฟดสูงสุด 64 ช่อง สถานการณ์การเฟด MIMO ที่สำคัญทั้งหมด เช่น 2x2, 3x3, 4x4, 8x4, 4x8 และ 8x8 สามารถกำหนดค่าได้ในอุปกรณ์เครื่องเดียว นอกจากนี้ยังรองรับการรวมคลื่นพาหะได้สูงสุด 8 คลื่น และสามารถเชื่อมต่อโมดูลกำเนิดสัญญาณ SGT100A เพื่อจัดให้มีเส้นทาง RF ได้สูงสุด 8 เส้นทาง

การตั้งค่า MIMO 4x8 พร้อมเอาต์พุต RF 8 ช่อง

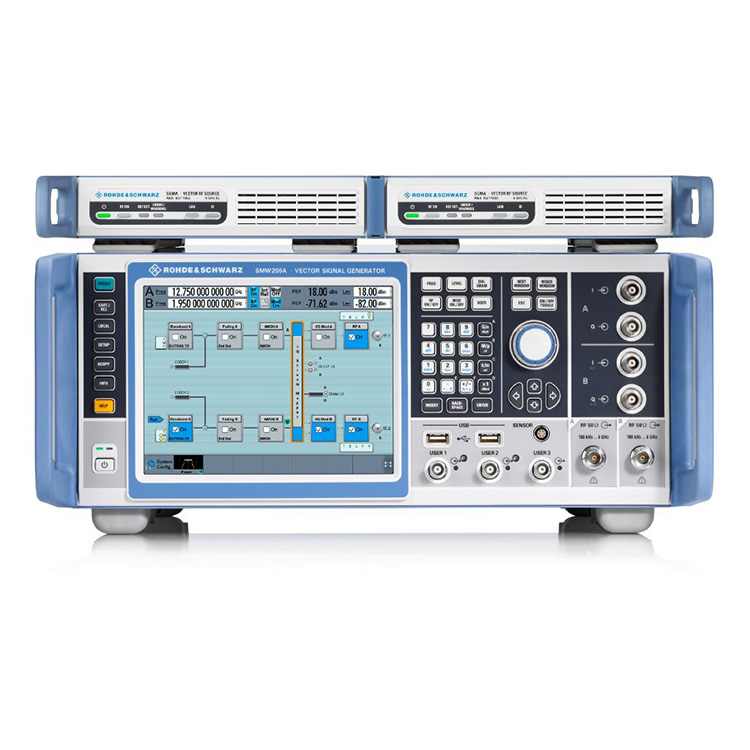

R&S®SZU100A แบบสองเส้นทางพร้อมโมดูลกำเนิดสัญญาณ R&S®SGT100A หกโมดูลที่ทำงานจาก R&S®SZU100A;

คุณสมบัติการใช้งานที่เป็นเอกลักษณ์

ฟังก์ชันกราฟิก R&S®SZU100A ในตัวแสดงสัญญาณที่สร้างขึ้นแบบเรียลไทม์ ผู้ใช้สามารถเลือกประเภทการแสดงผลได้ เช่น I/Q เทียบกับเวลา สเปกตรัมความถี่ แผนภาพเวกเตอร์ หรือ CCDF นอกจากนี้ R&S®SZU100A ยังมีเครื่องบันทึกมาโคร SCPI พร้อมตัวสร้างโค้ด ซึ่งจะบันทึกขั้นตอนการทำงานแบบแมนนวลทั้งหมดเพื่อสร้างไฟล์ด้วยลำดับคำสั่งระยะไกล เทมเพลตโค้ดแบบรวมมีไว้เพื่อสร้างโค้ดที่ปฏิบัติการได้โดยตรงสำหรับ MATLAB®, CVI หรือ Python

การตรวจสอบสัญญาณกราฟิกแบบเรียลไทม์

การตรวจสอบสัญญาณกราฟิกแบบเรียลไทม์มีประโยชน์อย่างมากในการสร้างสัญญาณที่ซับซ้อน

การใช้งาน

มาตรฐานการสื่อสารไร้สาย

การติดตามซองจดหมายแบบเรียลไทม์

การจำลอง GNSS

การจำลองเรดาร์
