คุณสามารถมั่นใจได้ในการซื้อเซ็นเซอร์กำลังไดโอดสามเส้นทาง R&S NRP67SN-V จากโรงงานของเรา เซนเซอร์กำลัง R&S®NRPxxS/SN ใช้เส้นทางไดโอดแยกกันสามเส้นทาง โดยแต่ละเส้นทางทำงานในช่วงเครื่องตรวจจับที่เหมาะสมที่สุด เป็นผลให้สามารถกำหนดกำลังเฉลี่ยได้ด้วยความแม่นยำสูงโดยไม่ขึ้นอยู่กับประเภทการมอดูเลต
| โมเดล | R&S®NRP67SN-V |
| ช่วงความถี่ | 50 เมกะเฮิรตซ์ - 67 กิกะเฮิร์ตซ์ |
| ช่วงระดับ | -70 เดซิเบลม - +20 เดซิเบลม |
| อินเตอร์เฟซระบบแลน | √ |
| ประเภทตัวเชื่อมต่อ | 1.85 มม. (ม.) |
การวัดกำลังที่รวดเร็วและแม่นยำสำหรับ CW และสัญญาณมอดูเลต
การอ่าน 100,000 ครั้ง/วินาที

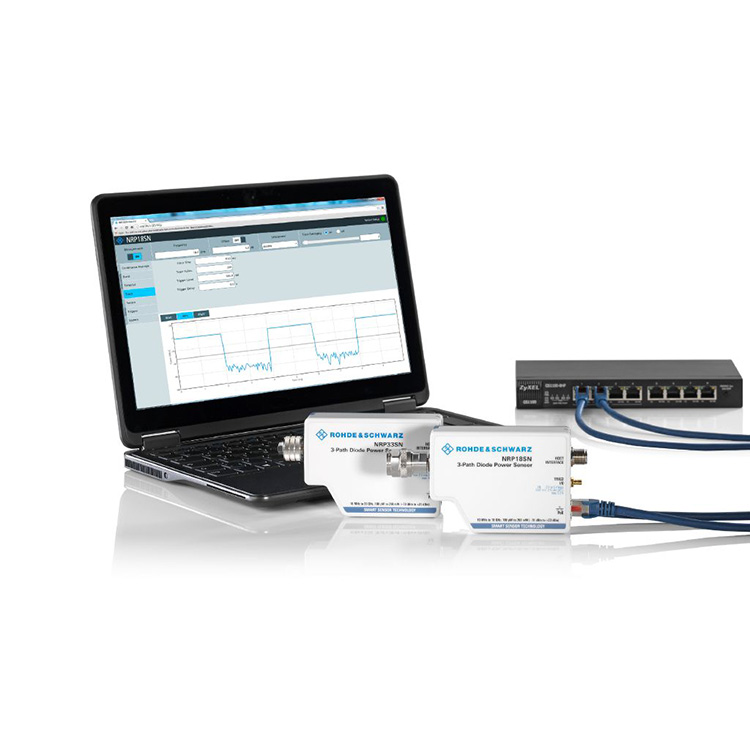

ควบคุมและตรวจสอบผ่าน LAN และ USB
เซ็นเซอร์สำหรับการใช้งานที่มีกำลังสูง
การทำงานที่ยืดหยุ่นด้วยยูนิตฐาน R&S®NRX
เซนเซอร์กำลัง R&S®NRPxxS/SN ใช้เส้นทางไดโอดแยกกันสามเส้นทาง โดยแต่ละเส้นทางทำงานในช่วงเครื่องตรวจจับที่เหมาะสมที่สุด เป็นผลให้สามารถกำหนดกำลังเฉลี่ยได้ด้วยความแม่นยำสูงโดยไม่ขึ้นอยู่กับประเภทการมอดูเลต ผลการวัดแทบไม่ได้รับผลกระทบจากสัญญาณรบกวนหรือฮาร์โมนิค ดังนั้นเซนเซอร์กำลัง R&S®NRPxxS/SN จึงทำงานในลักษณะคล้ายกับเซนเซอร์กำลังความร้อน แต่มีความเร็วที่สูงกว่าอย่างเห็นได้ชัด ให้ช่วงไดนามิกสูงถึง 93 dB โดยมีขีดจำกัดการวัดต่ำสุดที่ยอดเยี่ยมที่ –70 dBm
โซลูชั่นที่เหมาะสำหรับการใช้งานหลายประเภท
เซ็นเซอร์กำลังไดโอดแบบสามเส้นทางเหมาะสำหรับการใช้งานหลายประเภท เนื่องจากรองรับการวัดค่าเฉลี่ยต่อเนื่อง ค่าเฉลี่ยต่อเนื่อง ค่าเฉลี่ยช่วงเวลา ค่าเฉลี่ยเกต และการวัดค่าการติดตาม โดดเด่นด้วยประสิทธิภาพที่โดดเด่น ความเร็วและความแม่นยำในการวัดที่ไม่เคยมีมาก่อน เซ็นเซอร์สามารถใช้ในการวัดพลังงานเฉลี่ยที่แม่นยำบนสัญญาณไร้สาย เช่น GSM และ 3GPP รวมถึงสัญญาณแบนด์วิธที่สูงขึ้น เช่น LTE, LTE-Advanced หรือ 5G
ปรับปรุงแนวคิดสามเส้นทาง
เซ็นเซอร์กำลัง R&S®NRPxxS(N) ใช้เส้นทางไดโอดแยกกันสามเส้นทาง โดยแต่ละเส้นทางทำงานในช่วงเครื่องตรวจจับที่เหมาะสมที่สุด กำลังเฉลี่ยสามารถกำหนดได้ด้วยความแม่นยำสูงโดยไม่คำนึงถึงประเภทการมอดูเลต ผลการวัดแทบไม่ได้รับผลกระทบจากสัญญาณรบกวนหรือฮาร์โมนิค เซนเซอร์กำลัง R&S®NRPxxS(N) จึงทำงานคล้ายกับเซนเซอร์กำลังความร้อน แต่มีความเร็วที่สูงกว่าอย่างเห็นได้ชัดและมีช่วงไดนามิกสูงถึง 93 dB
แม้ในระดับต่ำถึง -70 dBm
เพื่อเพิ่มความแม่นยำในการวัดในระดับต่ำ จำเป็นต้องหาค่าเฉลี่ยของค่าที่วัดได้หลายค่า แม้ว่าการหาค่าเฉลี่ยจะลดส่วนประกอบของสัญญาณรบกวน แต่ยังทำให้การวัดช้าลงอีกด้วย เซ็นเซอร์กำลัง R&S®NRPxxS(N) จึงได้รับการออกแบบโดยคำนึงถึงสัญญาณรบกวนในการวัดที่ต่ำมาก
เซ็นเซอร์กำลัง R&S®NRPxxS(N) สามารถทำการวัดจนถึงขีดจำกัดล่างที่ –70 dBm ด้วยความเร็วและความแม่นยำสูงสุดที่มีอยู่ในตลาดปัจจุบัน
การวัดเวลาไม่จำกัดด้วยการวัดสูงสุด 100,000 ครั้ง/วินาที
ในโหมดเฉลี่ยต่อเนื่องอย่างรวดเร็ว พาวเวอร์เซนเซอร์ R&S®NRPxxS(N) สามารถทำการวัดแบบกระตุ้นได้สูงสุด 100,000 ครั้ง/วินาที โดยมีเวลาทำซ้ำของทริกเกอร์ขั้นต่ำ 100 µs โดยไม่สูญเสียการวัดใดๆ ความเร็วในการวัดนี้ทำได้โดยใช้โหมดบัฟเฟอร์ ในโหมดบัฟเฟอร์ ข้อมูลที่วัดได้ทั้งหมดจะถูกรวบรวมไว้ภายในเซนเซอร์ และส่งผ่านในบล็อกเดียวไปยังโฮสต์ของเซนเซอร์ เซ็นเซอร์ R&S®NRPxxS(N) ทำงานในโหมดรวดเร็วใหม่โดยไม่จำกัดเวลา!

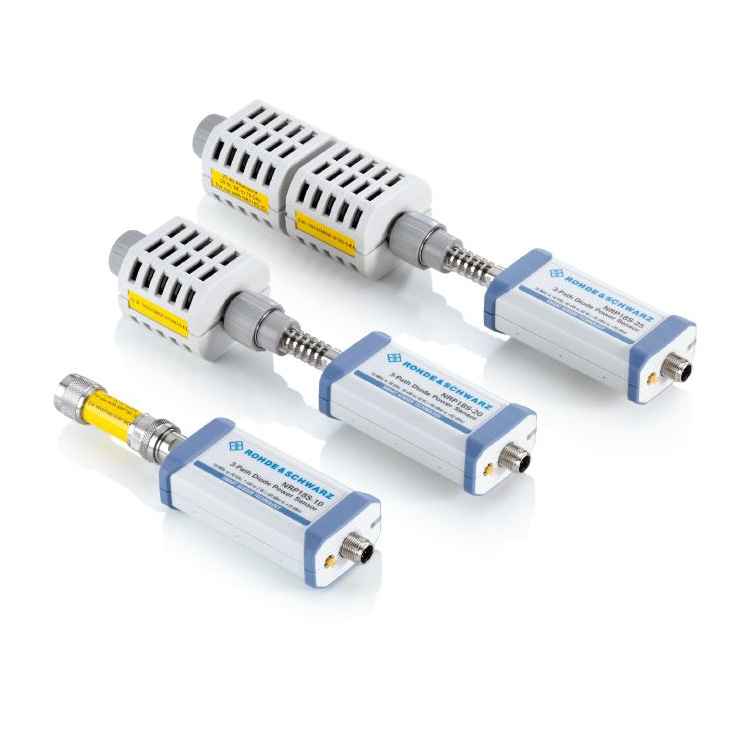

ทำการวัดกำลังได้ถึง 30 W
เซ็นเซอร์กำลังไดโอดสามเส้นทางกำลังสูง R&S®NRP18S-10, R&S®NRP18S-20 และ R&S®NRP18S-25 ประกอบด้วย R&S®NRP18S และตัวลดทอนอัปสตรีม 10/20/25 dB สามารถทำการวัดกำลังได้สูงสุดถึง 2 W, 15 W และ 30 W เมื่อใช้กับตัวลดทอนสัญญาณ ข้อผิดพลาดที่ไม่ตรงกันระหว่างเซ็นเซอร์และตัวลดทอนจะได้รับการแก้ไขโดยอัตโนมัติ พารามิเตอร์ S สำหรับตัวลดทอนจะถูกกำหนดและจัดเก็บไว้ในเซ็นเซอร์ระหว่างการผลิต

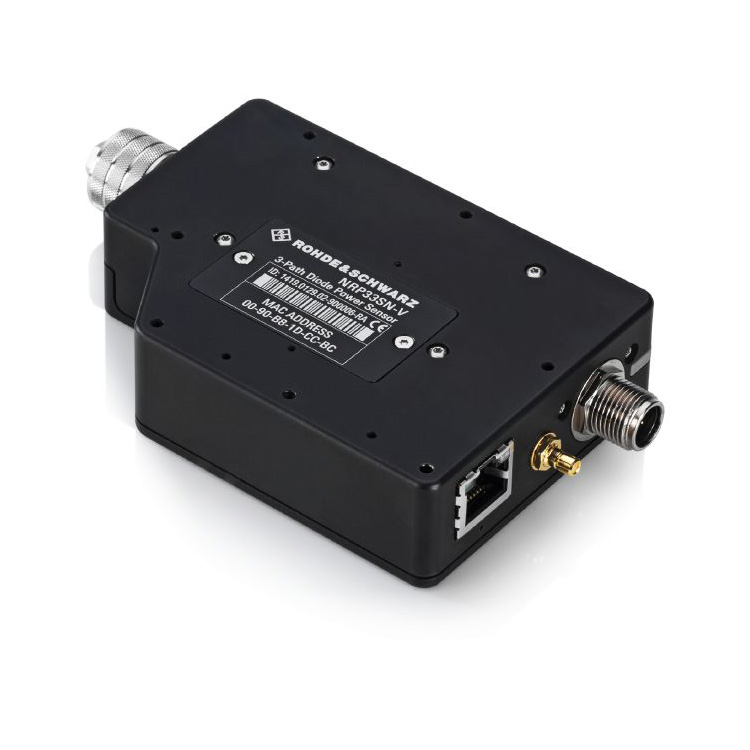

ออกแบบมาเป็นพิเศษสำหรับใช้ในห้องสุญญากาศความร้อน (TVAC)
เซ็นเซอร์กำลังที่สอดคล้องกับ R&S®NRPxxSN-V TVAC ได้รับการออกแบบมาเพื่อการใช้งานการสื่อสารผ่านดาวเทียมในช่วงความถี่สูงถึง 67 GHz ส่วนประกอบทั้งหมดจะถูกอบในห้องสุญญากาศในระหว่างกระบวนการผลิต ดังนั้น การปล่อยก๊าซจึงลดลงเหลือน้อยที่สุด ด้วยความสามารถด้าน LAN ทำให้สามารถควบคุมและตรวจสอบเซ็นเซอร์กำลังได้อย่างง่ายดายจากภายนอกห้องเพาะเลี้ยง ในขณะที่รูระบายอากาศในตัวเครื่องทำให้มั่นใจได้ว่าแรงดันจะเท่ากัน
