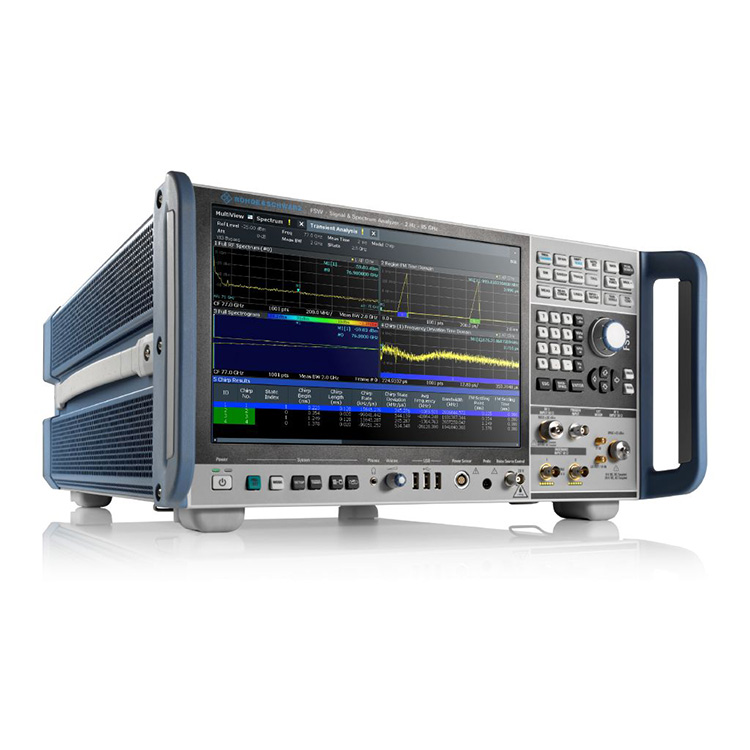

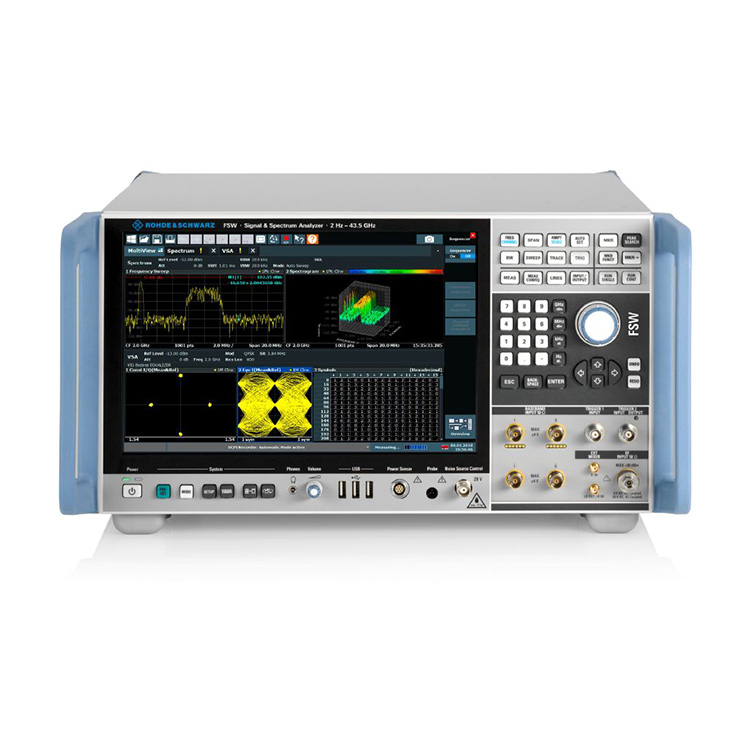

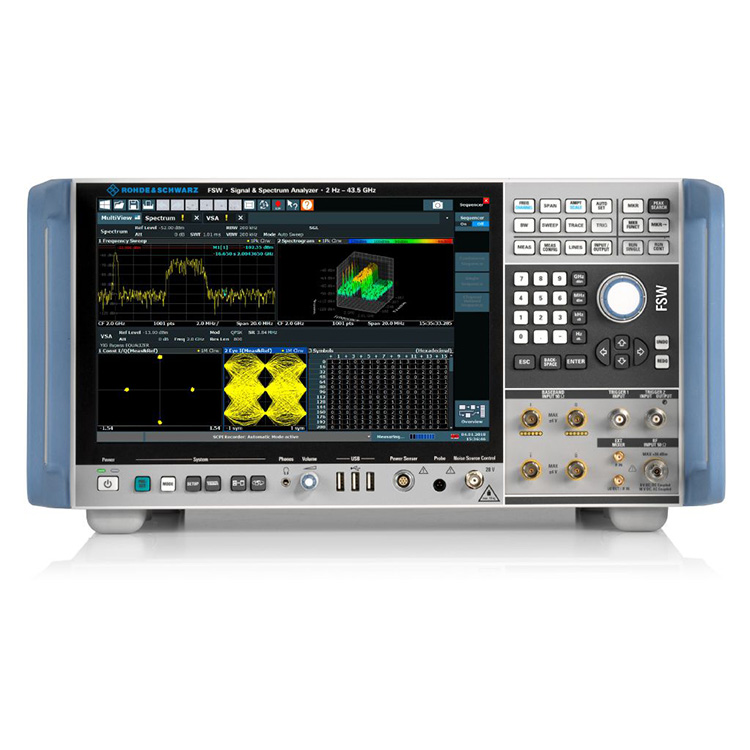

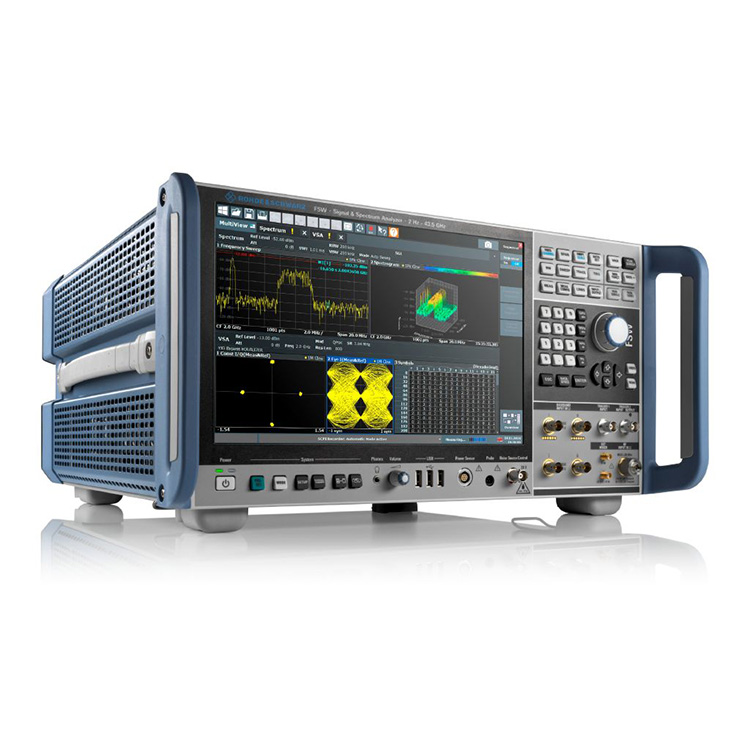

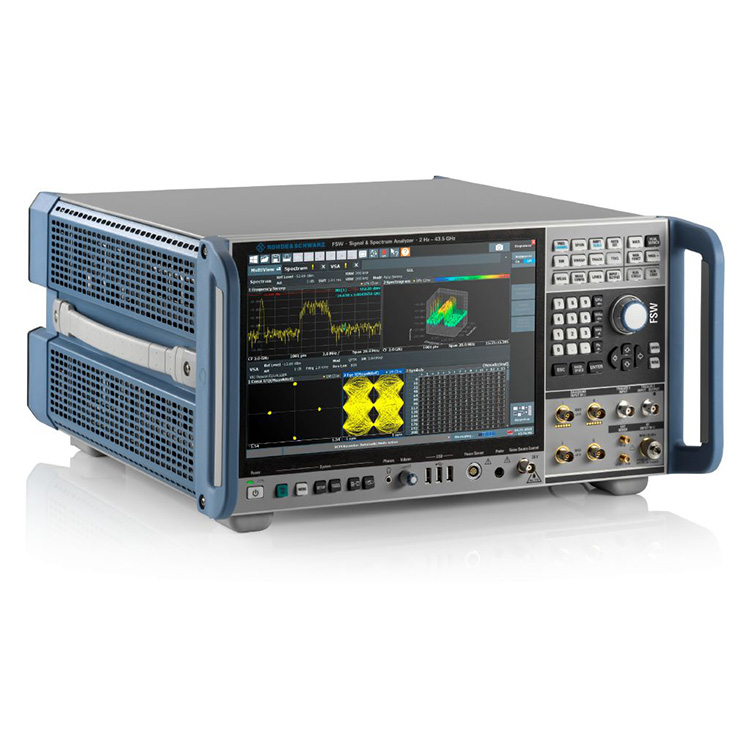

ตงกวน Qihang Electronic Technology Co.,Ltd. เครื่องวิเคราะห์สัญญาณและสเปกตรัมของ R&S FSW43 มีการออกแบบที่มีลักษณะเฉพาะ ประสิทธิภาพการใช้งานจริง และราคาที่แข่งขันได้ RBW (แบนด์วิดท์ความละเอียด): RBW เป็นพารามิเตอร์ที่ใช้ในการตั้งค่าแบนด์วิดท์ของตัวกรองของเครื่องวิเคราะห์ ส่งผลต่อความสามารถในการแยกแยะส่วนประกอบความถี่ที่มีระยะห่างใกล้เคียงกันในสเปกตรัม
| โมเดล | ช่วงความถี่ | เสียงเฟส | สูงสุด ความกว้างของแถบการวิเคราะห์ |
| R&S®FSW43 หมายเลขคำสั่งซื้อ 1331.5003.43 |
2 เฮิรตซ์ - 43.5 กิกะเฮิรตซ์ | < –136 เดซิเบล (1 เฮิรตซ์) (f = 1 GHz, ออฟเซ็ต 10 kHz) |
512 เมกะเฮิรตซ์ |
สัญญาณรบกวนเฟสต่ำที่ไม่มีใครเทียบได้และความไวที่ดีที่สุดในตลาด
แบนด์วิธการวิเคราะห์ภายใน 8.3 GHz
แบนด์วิธการวิเคราะห์แบบเรียลไทม์ 800 MHz
เครื่องบันทึก SCPI ช่วยลดความยุ่งยากในการสร้างรหัส
ช่วงไดนามิกสูงทำให้ประสิทธิภาพ EVM โดดเด่น
ประสิทธิภาพ RF ที่ตอบสนองความต้องการที่เข้มงวด
เครื่องวิเคราะห์สัญญาณและสเปกตรัมของ R&S FSW43 กำหนดนิยามใหม่ให้กับเครื่องวิเคราะห์สัญญาณและสเปกตรัมระดับแนวหน้า โดยนำเสนอสัญญาณรบกวนเฟส RF ที่เหนือกว่า แสดงระดับเสียงเฉลี่ย การปราบปรามระหว่างการปรับสัญญาณ และช่วงไดนามิกสำหรับการวัด ACLR และฮาร์มอนิก
เสียงเฟส
สัญญาณรบกวนเฟสที่ความถี่พาหะ 10 GHz ที่ออฟเซ็ต 10 kHz จากพาหะ: ประเภท –133 เดซิเบล (1 เฮิรตซ์)
ออกแบบมาเพื่อความสะดวก
จอแสดงผลมัลติทัชความละเอียดสูงขนาด 12.1 นิ้ว พร้อมการรองรับท่าทาง - ดีไซน์เรียบหรูพร้อมรูปลักษณ์และความรู้สึกของ Windows 10
การวัดต่างๆ สามารถแสดงพร้อมกันในหน้าต่างที่แยกจากกัน ซึ่งทำให้การตีความผลลัพธ์ง่ายขึ้น
เครื่องบันทึก SCPI แบบฝังช่วยลดความยุ่งยากในการสร้างโค้ดสำหรับการวัดแบบอัตโนมัติและควบคุมจากระยะไกล
ส่วนต่อประสานผู้ใช้ที่สะดวกสบาย
R&S®FSW ขั้นสูงพร้อมความละเอียดสูง 12.1 นิ้ว จอแสดงผลมัลติทัช และอื่นๆ อีกมากมาย
การวิเคราะห์สัญญาณฟิสิคัลเลเยอร์ 5G ในเชิงลึก
แบนด์วิดท์การวิเคราะห์ภายในที่กว้างและปรับขนาดได้ของ R&S®FSW สูงถึง 8.3 GHz ช่วยให้คุณสามารถจับแบนด์วิธทั้งหมดของสัญญาณดาวน์ลิงก์และประเมินทั้งระบบ
ตัวเลือก R&S®FSW-K144 และ R&S®FSW-K145 ครอบคลุมการวัดดาวน์ลิงก์และอัปลิงก์ในแบนด์ของ 3GPP 5G NR แต่ละเฟรมย่อยของสัญญาณได้รับการวิเคราะห์และให้ผลการวัดที่หลากหลาย รวมถึง EVM ความถี่และกำลังของช่องสัญญาณและสัญญาณต่างๆ
R&S®FSW-K144 5G แอปพลิเคชั่นดาวน์ลิงค์วิทยุใหม่
R&S®FSW-K144 ตรวจจับและตั้งค่าพารามิเตอร์จำนวนมากโดยอัตโนมัติ ทำให้คุณมีเวลามากขึ้นในการมุ่งความสนใจไปที่ข้อมูลเชิงลึกจากการวิเคราะห์โดยละเอียด
การวิเคราะห์สัญญาณเรดาร์ที่รวดเร็วและครอบคลุม
นอกเหนือจากแบนด์วิธการวิเคราะห์ที่กว้าง (สูงสุด 8.3 GHz) แล้ว ฟังก์ชันการวิเคราะห์ R&S®FSW ยังจำเป็นสำหรับการทดสอบเรดาร์อีกด้วย
การใช้งานการวัดชีพจร R&S®FSW-K6 จะวัดพารามิเตอร์พัลส์ที่เกี่ยวข้องทั้งหมดเพียงสัมผัสปุ่มเดียว
ตัวเลือกการวัดไทม์ไซด์โลป R&S®FSW-K6S จะวัดพารามิเตอร์การบีบอัดพัลส์
ตัวเลือก R&S®FSW-K60/K60H วิเคราะห์สัญญาณการกระโดดความถี่
ตัวเลือกการวัดชีพจร R&S®FSW-K6
การใช้งานการวัดพัลส์ R&S®FSW-K6 จะวัดพารามิเตอร์พัลส์ที่เกี่ยวข้องทั้งหมดเพียงกดปุ่ม
การวิเคราะห์สัญญาณไวด์แบนด์แบบไร้ภาพในย่าน E
เครื่องวิเคราะห์สัญญาณและสเปกตรัม R&S®FSW85 มีตัวเลือก YIG ล่วงหน้าสำหรับความถี่ระหว่าง 8 GHz ถึง 85 GHz ให้การวิเคราะห์สเปกตรัมโดยไม่ต้องใช้ภาพ แบนด์วิดท์การวิเคราะห์ที่กว้าง (สูงสุด 8.3 GHz) รวมกับตัวเลือกการวิเคราะห์ชั่วคราว/การวัดเสียงร้องของ R&S®FSW-K60/-K60C ช่วยให้คุณสามารถระบุลักษณะสัญญาณ FMCW กว้างสูงสุด 5 GHz เช่น สัญญาณที่ใช้ในเรดาร์รถยนต์
การวัดเรดาร์ยานยนต์
สัญญาณ FMCW พร้อมแบนด์วิดท์ 2 GHz ที่ 77 GHz วัดด้วยตัวเลือก R&S®FSW-K60C และส่วนขยายแบนด์วิดท์ภายใน R&S®FSW-B2001 2 GHz
โซลูชันการวัดประสิทธิภาพสูงสำหรับการออกแบบ การพัฒนา และการทดสอบเพย์โหลดดาวเทียม ระบบย่อยเพย์โหลด และส่วนประกอบ
R&S®FSW นำเสนอแอปพลิเคชันการวัดเฉพาะสำหรับการวัดที่สำคัญที่สุด เช่น การหน่วงเวลาของกลุ่ม ความเป็นเชิงเส้น การถ่ายโอนที่ได้รับ อัตราส่วนพลังงานเสียง (NPR) ฯลฯ นอกจากนี้ยังจำลองสัญญาณ RF ดาวเทียมของมาตรฐานต่างๆ เช่น DVB-S2X และ OneWeb แบนด์วิดท์การวิเคราะห์ที่กว้างและปรับขนาดได้ของ R&S®FSW (สูงสุด 8.3 GHz) ตอบสนองความต้องการที่เพิ่มขึ้นสำหรับแบนด์วิดท์สัญญาณกว้าง
การวัดการหน่วงเวลากลุ่มหลายผู้ให้บริการ R&S®FSW-K17
วัดความล่าช้าของกลุ่มสัมบูรณ์และสัมพัทธ์ด้วยความแม่นยำสูงภายในมิลลิวินาที
ไม่พลาดทุกสิ่งด้วยตัวเลือกการวิเคราะห์สเปกตรัมแบบเรียลไทม์
ตัวเลือกเรียลไทม์ R&S®FSW ช่วยให้ผู้ใช้สามารถตรวจจับการรบกวนประปรายที่สั้นมากในช่วงนาโนวินาทีได้อย่างน่าเชื่อถือ แม้ว่าจะอยู่ใกล้กับผู้ให้บริการที่มีประสิทธิภาพก็ตาม ในแบนด์วิดท์สูงถึง 800 MHz การวิเคราะห์สเปกตรัมแบบเรียลไทม์ทำให้ผู้ใช้สามารถวิเคราะห์อัลกอริธึมการข้ามความถี่ที่มีอยู่ และสร้างทางเลือกอื่นเพื่อป้องกันการชนกันระหว่างสัญญาณของมาตรฐานที่แตกต่างกันที่ทำงานในย่านความถี่เดียวกัน
สเปกตรัมแบบเรียลไทม์ของแถบ ISM ที่ 2.4 GHz
วิเคราะห์และป้องกันการชนกันระหว่างสัญญาณของมาตรฐานที่แตกต่างกันที่ทำงานในย่านความถี่เดียวกัน (เช่น WLAN และ Bluetooth®)
การวิเคราะห์สัญญาณดิจิตอล
ตัวเลือกการวิเคราะห์สัญญาณเวกเตอร์ R&S®FSW-K70 ช่วยให้ผู้ใช้สามารถวิเคราะห์คลื่นพาหะเดี่ยวที่มอดูเลตแบบดิจิทัลจนถึงระดับบิตได้อย่างยืดหยุ่น แนวคิดการทำงานที่มีโครงสร้างชัดเจนทำให้การวัดง่ายขึ้นแม้จะมีเครื่องมือวิเคราะห์ที่หลากหลาย R&S®FSW-K70M ช่วยให้วิเคราะห์สัญญาณด้วยรูปแบบการปรับที่แตกต่างกันสองแบบ เช่น สัญญาณ DVB-S2X ส่วนขยาย R&S®FSW-K70P จะวัดข้อผิดพลาดแบบ Raw Bit อัตรา (BER) บนข้อมูล PRBS สูงถึง PRBS23
การวิเคราะห์สัญญาณมอดูเลต 1024QAM
แผนภาพกลุ่มดาว ตารางผลลัพธ์ ตารางสัญลักษณ์ และการแจกแจง EVM
